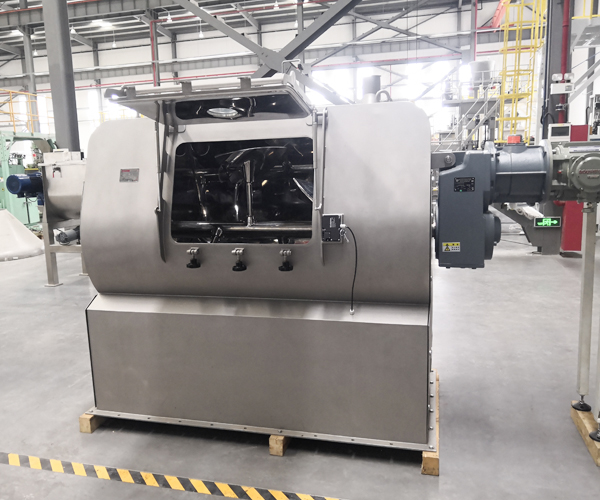

犁刀混合机是一种专门用于高效混合粉体物料的设备，其得名于其独特的搅拌轴设计，形似犁。这种混合机的搅拌轴固定于支架上，并安装在水平传动轴上。在工作过程中，搅拌轴沿着混合器壁旋转，使物料不仅进行扩散运动，还相互之间产生摩擦和剪切作用。这种结合了扩散、摩擦和剪切的混合方式，使得犁刀混合机在混合粉体时效果更加出色，能够实现物料的均匀和高效混合。
犁刀与腔体径向间隙
4-7mm
振动值
2.5 mm/s
主电机功率
7.5-160
| 型号 | 设备容积（L） | 生产容积（L/Batch） | 混合量（Kg/Batch） | 功率（Kw） | 转速（R/min） | 飞刀功率（Kw） | 飞刀转速（R/min） | 外形尺寸（长*宽*高） | 设备重量（Kg） |
|---|---|---|---|---|---|---|---|---|---|
| WDHM-500 | 500L | 100-350 | ＜300 | 7.5 | 41 | 2-3 | 1500或3000 | 2500*800*1200 | 1200 |
| WDHM-1000 | 1000L | 300-700 | ＜300 | 11 | 41 | 2-3 | 1500或3000 | 25700*1000*1450 | 1800 |
| WDHM-2000 | 2000L | 500-1500 | ＜1000 | 15 | 33 | 3-5.5 | 1500或3000 | 3400*1200*1700 | 2500 |
| WDHM-4000 | 4000L | 1500-3000 | ＜2000 | 30 | 33 | 4-5.5 | 1500或3000 | 4100*1400*2000 | 4000 |
| WDHM-6000 | 6000L | 2000-4000 | ＜3000 | 37 | 28 | 4-5.5 | 1500或3000 | 4100*1500*2200 | 5800 |
| WDHM-10000 | 10000L | 3000-7000 | ＜5000 | 55 | 17 | 6-5.5 | 1500或3000 | 6000*1800*2500 | 8500 |
| WDHM-20000 | 20000L | 10000-15000 | ＜10000 | 110 | 17 | 8-5.5 | 1500或3000 | 7500*2400*3000 | 13500 |

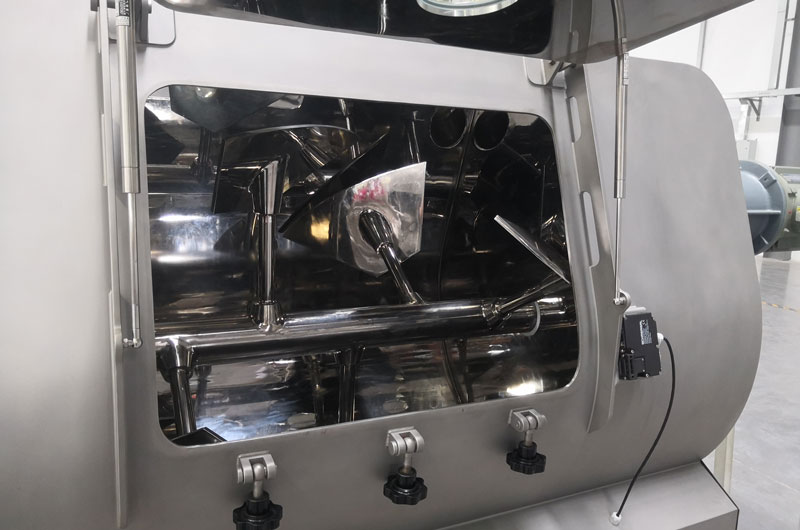

工作原理：卧式犁刀混合机的工作原理涉及多个关键组件的协同作用：传动部分，主要由电机、摆线针轮减速机和联轴器组成，负责将电机的动力转换为所需速度和扭矩并传递给犁刀轴；卧式筒体，由钢板制成，用于存放物料，设有多个孔以便于物料的进出和观察，其两端固定有犁刀轴支撑座；犁刀组轴包含犁刀、犁刀臂和主轴，犁刀通过犁刀臂安装在主轴上，采用哈夫结构以便于拆装；飞刀组，由多把飞刀构成，直接由电机驱动，安装在筒体侧面，采用多重密封结构防止粉尘进入轴承；出料阀位于筒体底部，通过手柄和四连杆机构控制物料的关闭和放出。这种设计实现了高效的混合作用，适用于多种粉体物料的处理
